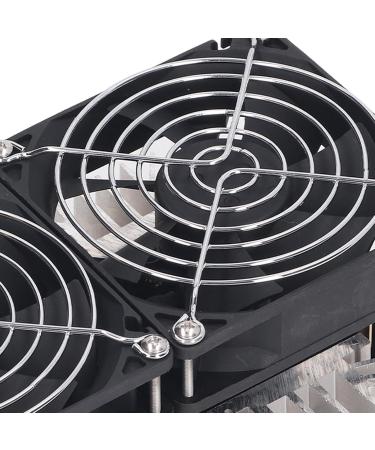

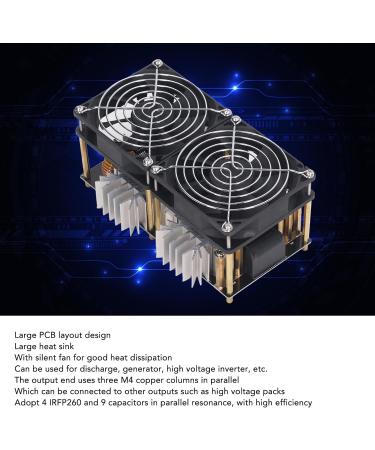

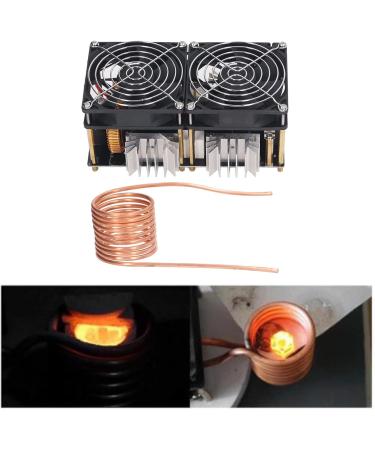

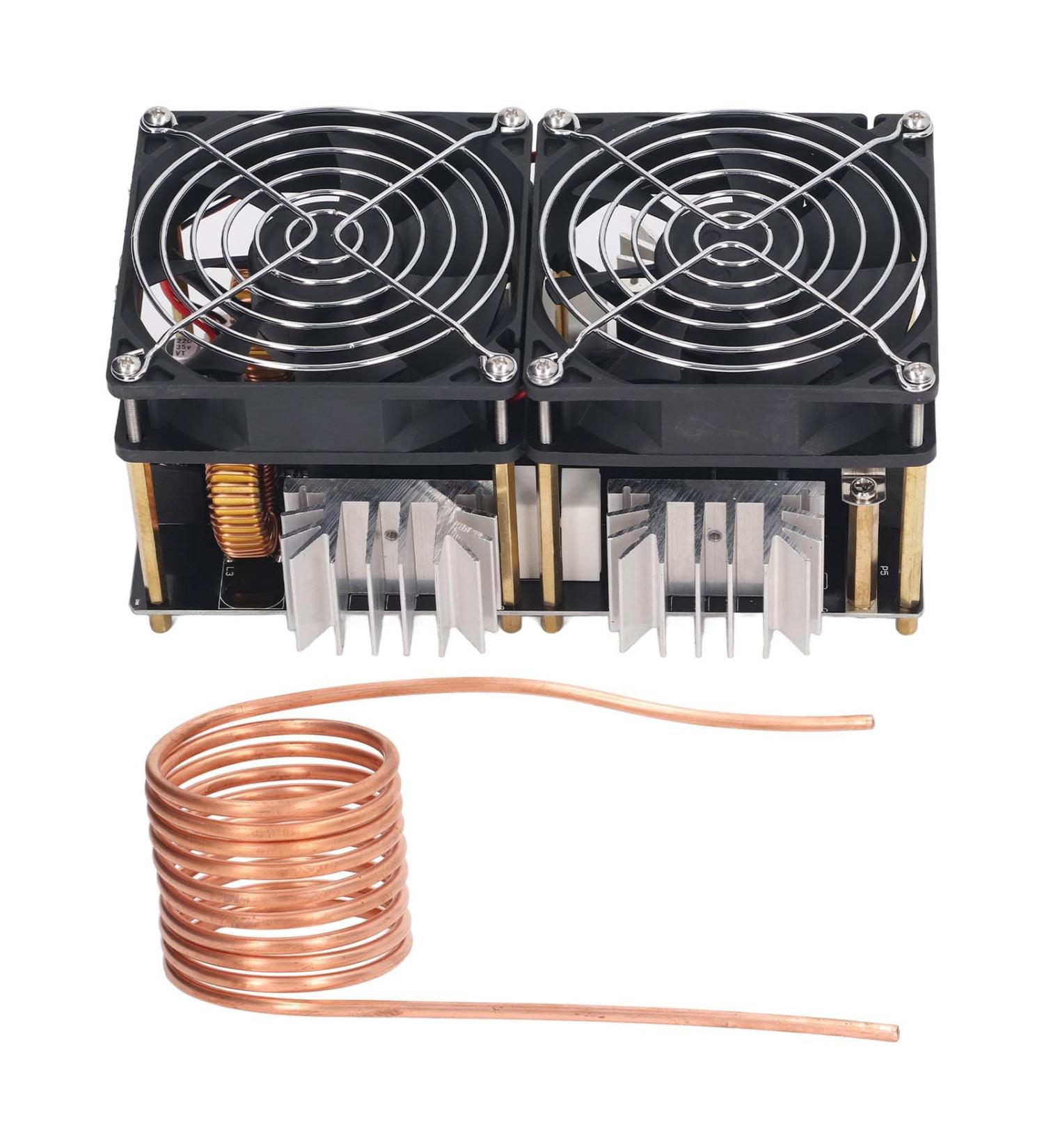

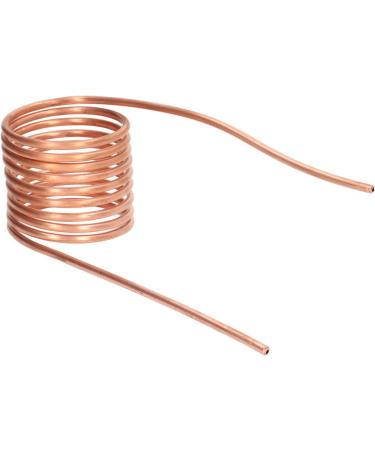

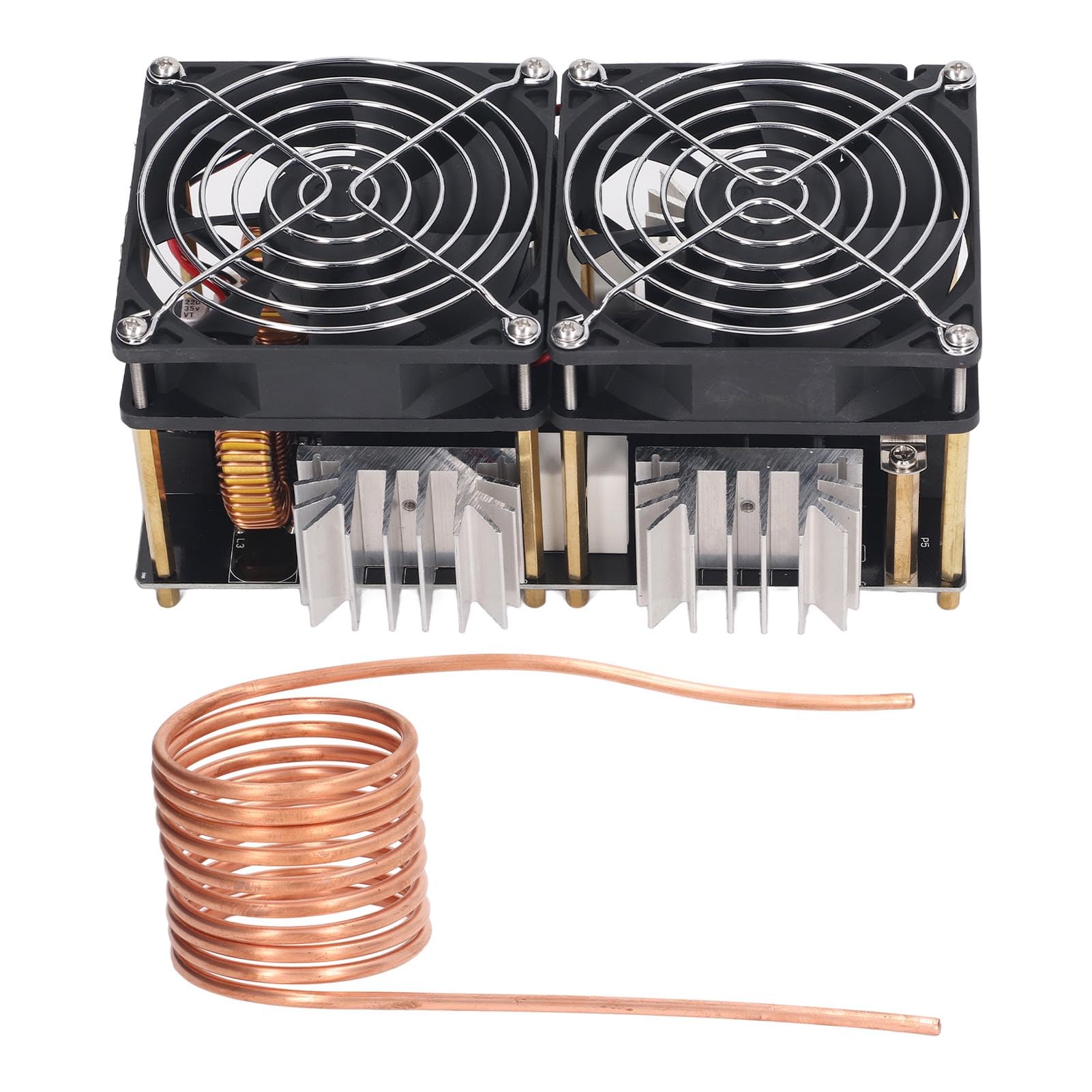

Specification: Article type: induction heating plate Material: circuit board, brass Input voltage: 12–48 V, recommended from 36 V Performance requirements: Less than 12 V 10 A, more than 15 V 15 a Capacity: 9 x dedicated 1200 V capacitors Fan: with a quiet fan Moos tube: 4 x IRF260 Maximum performance: 1800 W Maximum current: 40 a A notice: 1. The performance is very high for induction warming.In addition to the circuit board and the electronic components, the heating spiral also generates large amounts of heat.In order to avoid burning the heating snake and impairment of the entire system, it is necessary to provide a cooling water pump for the heating snake 2. Caution should be exercised when using the switching power supply.Since the high -performance switching power supply generally has a slow start function, i.e. the output voltage slowly increases at the beginning.If the voltage is connected to the induction heating circuit before it increases to 11 V, the circuit does not vibrate due to inadequate voltage, so that MOS tubes are connected at the same time and burn the components at the same time.It is therefore necessary to connect the induction heating circuit after the voltage of the switching power supply is stable.You can connect an air switch between the power supply and the main board and wait until the power supply has stabilized before pressing the air switch. 3. Very strict requirements for the power supply apply to this circuit.A 12 V power supply must use a power supply with more than 500 W, 24 V with more than 1000 W, 36 V with more than 1500 W and 48 V with more than 2000 W (recommended working voltage 48 V) Package list: 1 x circuit board 1 x 5 mm copper tubewidth application: Can be used by do -it -yourselfers to carry out heat treatments such as scasching and glow in small parts, and can also be combined with a graphite tane to melt metals and quickly and quickly toheat.High performance: This induction heating circuit uses a 12 to 48 V low-voltage equal power supply with a maximum current of 40 A and a maximum output of 1800 W. Excellent components: The induction heating module uses four IRFP260 and nine capacitors in parallel resonance with high performance and efficiency.Copper output: At the end of the start, three M4 copper pillars that can be connected to other outputs such as high-voltage packages are used at the end of the start.Large heat dissipation: This induction heating circuit board has a super-large PCB layout design and a heat sink with a quiet fan, which ensures good heat discharge.Spezifikation: Artikeltyp: Induktionsheizplatte Material: Leiterplatte, Messing Eingangsspannung: 12–48 V, empfohlen ab 36 V Leistungsanforderungen: Weniger als 12 V 10 A, mehr als 15 V 15 A Kapazität: 9 x dedizierte 1200-V-Kondensatoren Lüfter: Mit einem leisen Lüfter Moosröhre: 4 x IRF260 Maximale Leistung: 1800 W Maximaler Strom: 40 A Hinweis: 1. Bei der Induktionserwärmung ist die Leistung sehr hoch. Neben der Leiterplatte und den elektronischen Bauteilen erzeugt auch die Heizspirale große Mengen Wärme. Um ein Durchbrennen der Heizschlange und eine Beeinträchtigung des gesamten Systems zu vermeiden, ist es notwendig, eine Kühlwasserpumpe für die Heizschlange vorzusehen 2. Bei der Verwendung des Schaltnetzteils ist Vorsicht geboten. Da das Hochleistungsschaltnetzteil im Allgemeinen über eine langsame Startfunktion verfügt, dh die Ausgangsspannung zu Beginn langsam ansteigt. Wenn die Spannung an den Induktionsheizkreis angeschlossen wird, bevor sie auf 11 V ansteigt, vibriert der Stromkreis aufgrund unzureichender Spannung nicht, sodass MOS-Röhren auf beiden Seiten gleichzeitig angeschlossen werden und die Komponenten durchbrennen. Daher ist es notwendig, den Induktionsheizkreis anzuschließen, nachdem die Spannung des Schaltnetzteils stabil ist. Sie können einen Luftschalter zwischen dem Netzteil und der Hauptplatine anschließen und warten, bis sich die Stromversorgung stabilisiert hat, bevor Sie den Luftschalter drücken. 3. Für diese Schaltung gelten sehr strenge Anforderungen an die Stromversorgung. Eine 12-V-Stromversorgung muss eine Stromversorgung mit mehr als 500 W, 24 V mit mehr als 1000 W, 36 V mit mehr als 1500 W und 48 V mit mehr als 2000 W verwenden (empfohlene Arbeitsspannung 48 V) Paketliste: 1 x Leiterplatte 1 x 5 mm KupferrohrBREITE ANWENDUNG: Kann von Heimwerkern verwendet werden, um Wärmebehandlungen wie Abschrecken und Glühen an kleinen Teilen durchzuführen, und kann auch mit einem Graphittiegel kombiniert werden, um Metalle zu schmelzen und gleichmäßig und schnell zu erhitzen. HOHE LEISTUNG: Dieser Induktionsheizkreis verwendet eine 12 bis 48 V Niederspannungs-Gleichstromversorgung mit einem maximalen Strom von 40 A und einer maximalen Leistung von 1800 W. AUSGEZEICHNETE KOMPONENTEN: Das Induktionsheizmodul verwendet vier IRFP260 und neun Kondensatoren in Parallelresonanz mit hoher Leistung und Effizienz. KUPFERSÄULENAUSGANG: Am Ausgangsende werden drei parallel geschaltete M4-Kupfersäulen verwendet, die an andere Ausgänge wie Hochspannungspakete angeschlossen werden können. GROSSE WÄRMEABLEITUNG: Diese Induktionsheizplatine verfügt über ein supergroßes PCB-Layout-Design und einen Kühlkörper mit leisem Lüfter, der für eine gute Wärmeableitung sorgt.Uadme Leiterplatte, Induktionsheizplatine 1800 W 40 A Hocheffizientes Niederspannungs-Induktionsheizmodul Flyback-Treiberheizung 12-48 V
