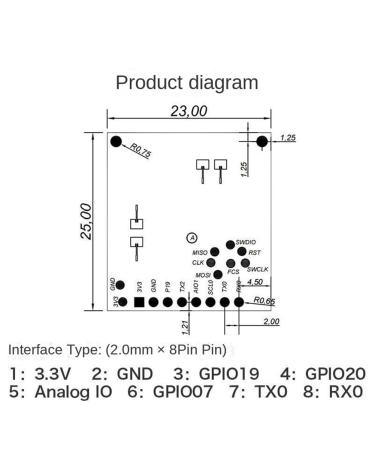

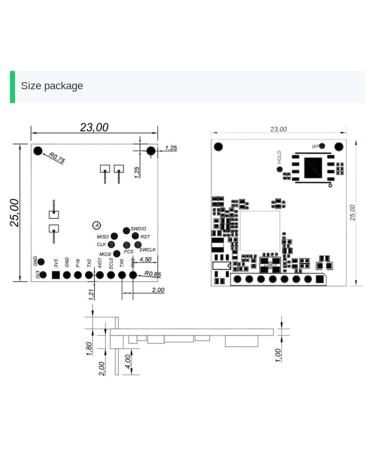

QUR operating frequency: 60 g (58–62 GHz). Single performance: 12 dbm. Modulation: FMCW. Antenna win: 4 DBI. Capture angle: Azimuth angle 60 °/incline angle ± 60 °. Reference distance: 0.4–1.5 m (breathing and heartbeat/chest). Atmosphere: 90 % (type.) Atmosphere frequency range: 9–48 bpm. Heartbeat measuring accuracy: 90 % (type.) Atmosphere frequency range: 60–150 bpm. Update time: 50 ms. Recording time: 1 minute. Maximum number of people tested: 1 person. Power supply: 3.3 V (type) / 1 A. Operating temperature: -20 ° C to +85 ° C. Ambient temperature: 40 ° C to +85 ° C. Data format: Serial connection ASCII output. Packaging: Standard 2.0 mm x 8-pin pencil strip. Color green. Material: circuit board. Size: 25 x 23 mm. Package included: 1 x sensor module. Only the above scope of delivery, others are not included. Note: Light reflection and various screen settings can lead to the color on the figure deviates a little from the actual product.Measuring deviations of +/- 1-3 cm are possible. Ingredients / ingredients P ladder plate

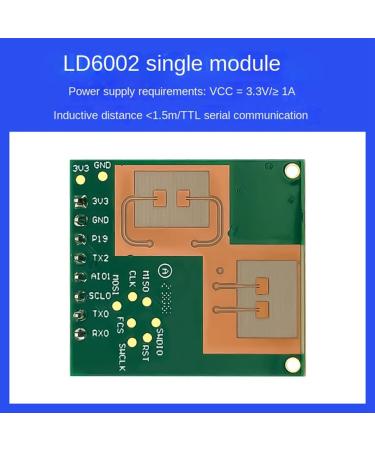

Wider Covering area: The sensor captures data within an azimuth and incline angle of ± 60 ° and a detection removal range of 0.4- 1.5 m, which is specifically aimed at respiratory heartbeat/chest.This ensures precise recognition and persecution of breathing and heartbeat frequencies.Optimal performance requirements: The radar module has strict specifications for its power supply, which require a 3.2-3,4 V supply, a wave of power supply of less than 50 MV and a current of 1 a.If a DCDC power supply is used, a switching frequency of no less than 2 MHz is recommended for a smooth operation.?Fast detection & detailed measurements? Our sensor only needs 1 minute to make the detection, with a maximum recognition capacity of one person.Operation with a electricity requirement of 3.3 V and offers detailed measurements of the breathing and heart pattern of the person, it is an indispensable tool for health monitoring.?Highly efficient radar module? The LD6002 60G radar module uses the FMCW cycling mechanism that effectively recognizes radar echoes that are reflected by the human body.His advanced algorithms for radar signal processing make real-time heart frequency and breathing rate measurements for individuals with precision.

QUR Betriebsfrequenz: 60 G (58–62 GHz). Sendeleistung: 12 dBm. Modulation: FMCW. Antennengewinn: 4 dBi. Erfassungswinkel: Azimutwinkel 60°/Steigungswinkel ± 60°. Erkennungsabstand: 0,4–1,5 m (Atmung und Herzschlag/Brust). Atemmessgenauigkeit: 90 % (Typ.) Atemmessfrequenzbereich: 9–48 bpm. Herzschlag-Messgenauigkeit: 90 % (Typ.) Atemmessfrequenzbereich: 60–150 bpm. Aktualisierungszeit: 50 ms. Erfassungszeit: 1 Minute. Maximale Anzahl getesteter Personen: 1 Person. Stromversorgung: 3,3 V (Typ. ) / 1 A. Betriebstemperatur: -20 °C bis +85 °C. Umgebungstemperatur: 40 °C bis +85 °C. Datenformat: serieller Anschluss ASCII-Ausgang. Verpackungsform: Standard 2,0 mm x 8-polige Stiftleiste. Farbe: Grün. Material: Leiterplatte. Größe: 25 x 23 mm. Paket enthalten: 1 x Sensormodul. Nur der oben genannte Lieferumfang, andere sind nicht enthalten. Hinweis: Lichtreflexion und verschiedene Bildschirmeinstellungen können dazu führen, dass die Farbe auf der Abbildung ein wenig vom tatsächlichen Produkt abweicht. Messabweichungen von +/- 1-3 cm sind möglich. INHALTSSTOFFE / ZUTATEN Leiterplatte

Breiter Erfassungsbereich: Der Sensor erfasst Daten innerhalb eines Azimut- und Steigungswinkels von ± 60 ° und einem Erfassungsentfernungsbereich von 0,4 - 1,5 m, der speziell auf Atemwegs-Herzschlag/Brustkorb abzielt. Dies gewährleistet eine genaue Erkennung und Verfolgung von Atem- und Herzschlagfrequenzen. Optimale Leistungsanforderungen: Das Radarmodul hat strenge Spezifikationen für seine Stromversorgung, die eine 3,2-3,4-V-Versorgung, eine Netzteilwelligkeit von weniger als 50 mV und einen Strom von gleich 1 A erfordern. Wenn ein DCDC-Netzteil verwendet wird, wird eine Schaltfrequenz von nicht weniger als 2 MHz für einen reibungslosen Betrieb empfohlen. ?Schnelle Erkennung & Detaillierte Messungen?Unser Sensor benötigt nur 1 Minute, um die Erkennung herzustellen, mit einer maximalen Erkennungskapazität von einer Person. Betrieb bei einem Strombedarf von 3,3 V und bietet detaillierte Messungen der Atem- und Herzschlagmuster der Person, ist es ein unverzichtbares Werkzeug für die Gesundheitsüberwachung. ?Hocheffizientes Radarmodul? Das LD6002 60G Radarmodul nutzt den FMCW-Radarmechanismus, der Radarechos effektiv erkennt, die vom menschlichen Körper reflektiert werden. Seine fortschrittlichen Algorithmen zur Radarsignalverarbeitung machen Echtzeit-Herzfrequenz- und Atemfrequenzmessungen für Einzelpersonen mit Präzision.
