Pole holes for tank drilling made of PVC Ø16/20mm x 1/2 inch = Ø20.5mm at least, Ø20/25mm x 3/4 inch = Ø26mm at least, Ø25/32mm x 1 inch = Ø33mm at least, Ø32/40mm x 1 1/4 inch= Ø41.6mm at least, Ø40/50mm x 1 3/4 inch = Ø53.3mm at least, Ø50/63mm x 2 inch = Ø59.1mm at least, Ø63/75mm x 2 1/2 inch = Ø74.9mm at least, Ø75/90mm x 3 inches = Ø87.7mm at least, a tank implementation is to lead a pipeline in or from one container.This can be an aquarium, a rain barrel or a pond filter system, for example.The seal of the implementing system is on a kind of flange.With the help of the counter -mother, the system around the tank wall is pressed and holds the water back through the seal.To install the implementation, you need a hole drill in a suitable size.Below you can remove the right hole bore of the table.To be able to assemble the tank implementation from PVC-U, screw the union nut off the thread and remove the two sealing rings (Pedh + EPDM).Next, decide whether you should show the thread side to the outside or the adhesive muffle / glue.No matter which variant you choose - the EPDM ring (black) must always be attached to the tank implementation that the black ring is in the water.This seals the water -bearing side against the container.Now put the Pehd sealing ring back onto the thread from the other side (not in the water) and pull the counter -mother.The Pehd Ring ensures that the counter -mother does not break down when tightening.In practical terms, the tank implementations can also be used as a water tank connector.There are different approaches on how to connect your water tanks with each other.

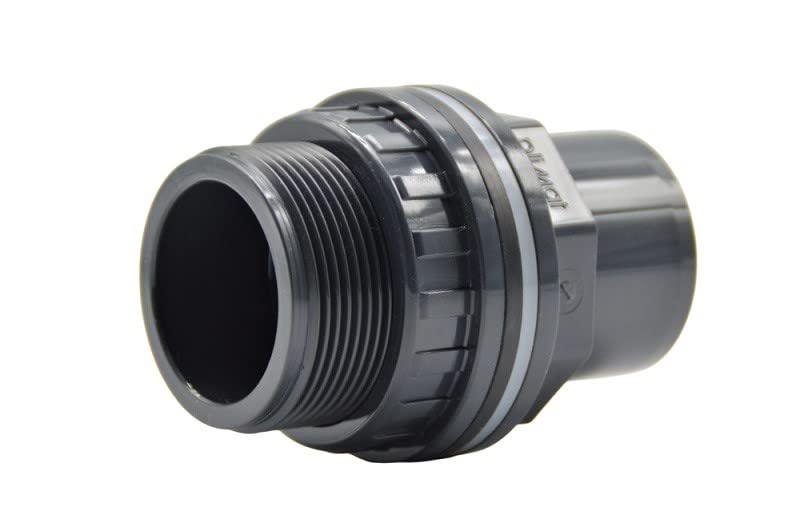

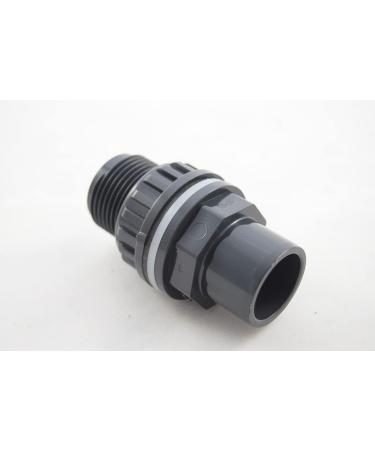

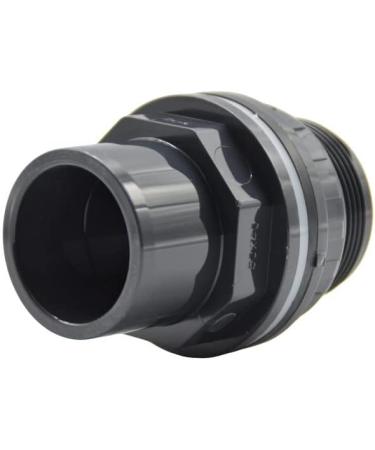

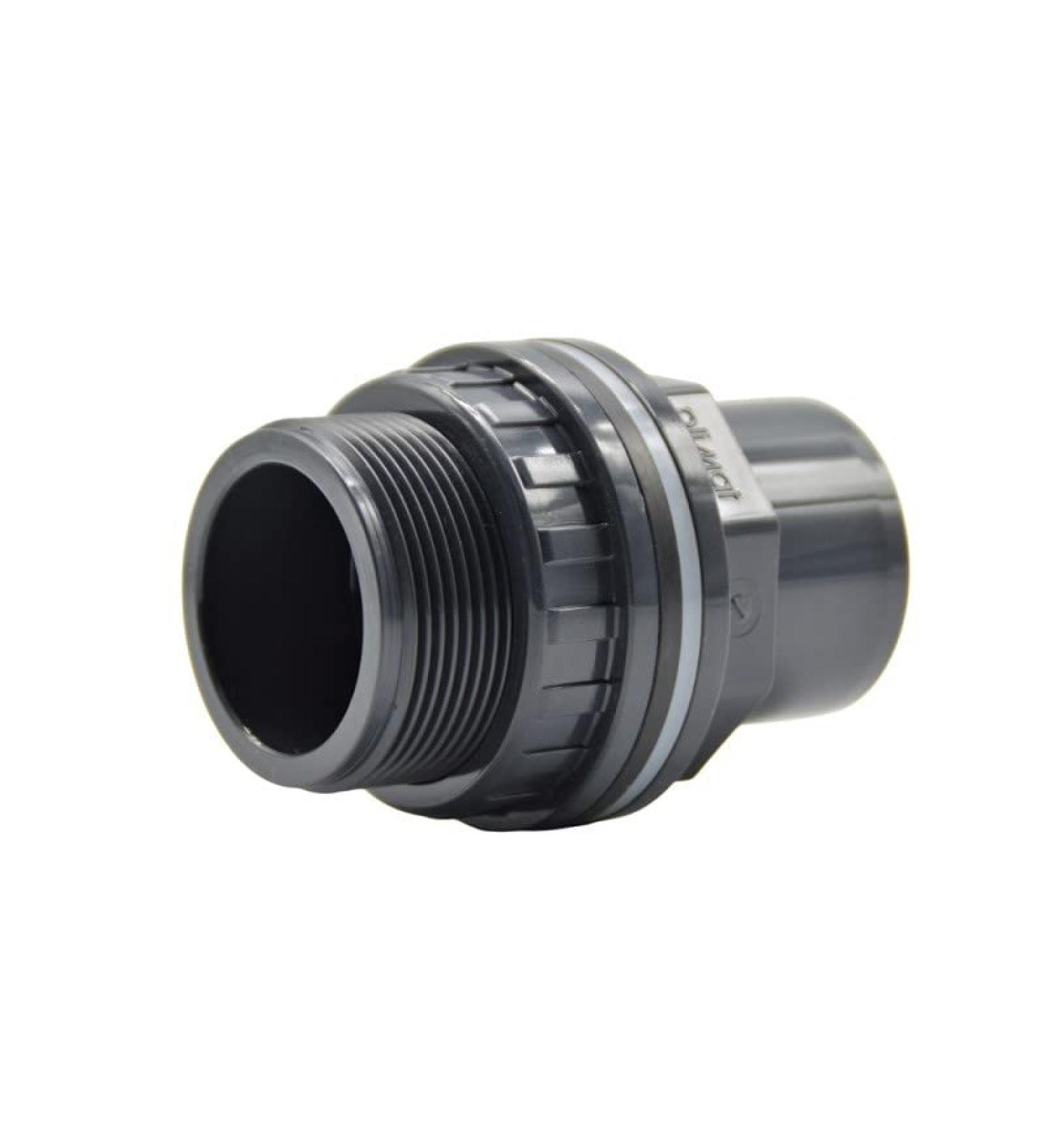

simple installation.PVC tank implementation.Adhesive muffle/ socks x outside thread.

Lochbohrungen für Tankdurchführungen aus PVC Ø16/20mm x 1/2 Zoll= Ø20,5mm mindestens, Ø20/25mm x 3/4 Zoll=Ø26mm mindestens, Ø25/32mm x 1 Zoll= Ø33mm mindestens, Ø32/40mm x 1 1/4 Zoll=Ø41,6mm mindestens, Ø40/50mm x 1 3/4 Zoll=Ø53,3mm mindestens, Ø50/63mm x 2 Zoll=Ø59,1mm mindestens, Ø63/75mm x 2 1/2 Zoll=Ø74,9mm mindestens, Ø75/90mm x 3 Zoll=Ø87,7mm mindestens, Eine Tankdurchführung soll eine Rohrleitung in oder aus einen Behälter führen. Dies kann z.B. ein Aquarium, eine Regentonne oder auch eine Teichfilteranlage sein. Die Dichtung des Durchführungssystems liegt auf einer Art Flansch. Mit Hilfe der Gegenmutter wird das System um die Tankwandung gepresst und hält durch die Dichtung das Wasser zurück. Um die Durchführung zu installieren benötigen Sie einen Lochbohrer in passender Größe. Weiter unten können Sie der passenden Lochbohrung der Tabelle entnehmen. Um die Tankdurchführung aus PVC-U montieren zu können schrauben Sie die Überwurfmutter vom Gewinde los und entnehmen die beiden Dichtringe (PEDH + EPDM). Entscheiden Sie als nächstes ob Sie lieber die Gewindeseite nach außen oder die Klebemuffe / Klebestutzen nach außen zeigen soll. Egal für welche Variante Sie sich entscheiden – Der EPDM Ring (schwarz) muss immer aus auf die Tankdurchführung angebracht werden, dass der schwarze Ring im Wasser ist. Dieser dichtet nämlich die Wasserführende Seite gegen den Behälter ab. Stecken Sie nun von der anderen Seite (nicht im Wasser) den PEHD Dichtring wieder auf das Gewinde und ziehen die Gegenmutter fest. Der PEHD Ring sorgt dafür das beim Festziehen die Gegenmutter nicht verkanntet. Praktisch lassen sich die Tankdurchführungen auch als Wassertank Verbinder einsetzen. Hierbei gibt es verschiedene Ansätze wie man seine Wassertanks mit einander Verbinden kann.

Einfacher Einbau. PVC Tankdurchführung. Klebemuffe/ Stutzen x Aussengewinde.
